들어가며
사람은 어떠한 작업을 할 때 학습과 반복적인 행동을 통해 과정을 익히며 때로는 유연하게 변경하거나 다르게 대처하기도 합니다. 하지만 컴퓨터는 입력받은 값이 문자인지 숫자인지, 숫자라면 받은 수는 5보다 큰지 아닌지 등 한 단계 한 단계 조건이나 처리 기준이 있어야만 유효한 결과(값)를 도출합니다. 따라서 코드 작업을 할 때 흐름을 먼저 그리고 그것을 코드로 옮기는 습관이 있다면 프로그래밍 사고의 폭을 넓히는데 도움을 줄 수 있습니다.
흐름을 그린다는 것은 결국 사용자 경험(UX)에서 출발한다고 생각합니다. 그것을 어떻게 그려야 하는지 살펴보겠습니다.
순서도(Flowchart)란
워크 플로우나 과정을 기호(도형)로 그린 것입니다. 프로그래밍뿐만 아니라 분석, 설계, 디자인, 문서 작성 등 다양한 분야에서 활용되고 있습니다. 도형마다 가지고 있는 뜻이 있어 의미에 맞게 사용해야 합니다. 주로 사용하는 대표적인 기호는 아래와 같습니다.
| 기호 | 명칭 | 설명 |
 |

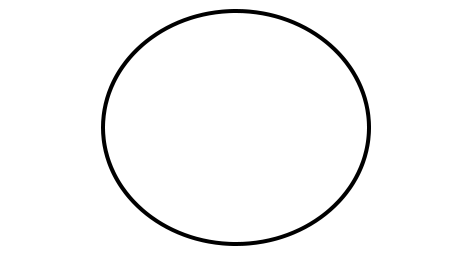

시작 or 끝 | 시작이나 끝을 표시한다. |
 |
흐름선 | 기호 간에 연결과 흐름을 표시한다. |
 |

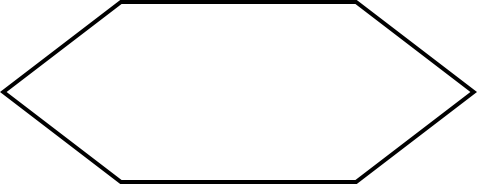

준비 | 작업 시작 전 해야 할 작업을 명시한다. |
 |

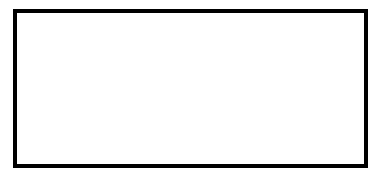

작업 | 처리 해야할 작업을 명시한다. |
 |

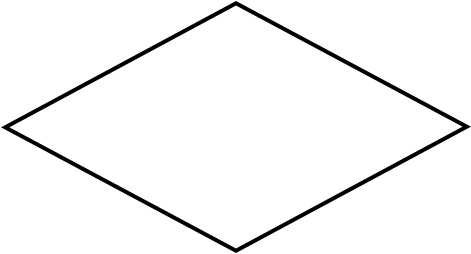

판단 | 조건부를 실행하는 단계, 주로 예/아니오, 참/거짓을 판단한다. |
 |

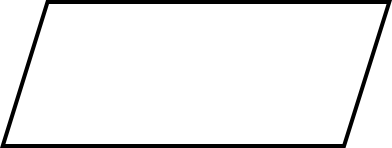

입력 or 출력 | 데이터의 입력과 출력을 나타낸다. |
 |

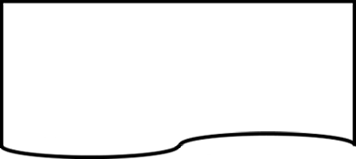

표시 | 결과를 출력한다. |
간단하게 시작/ 종료, 흐름선, 작업, 판단만으로 사용할 수 있습니다.
순서도 그리기

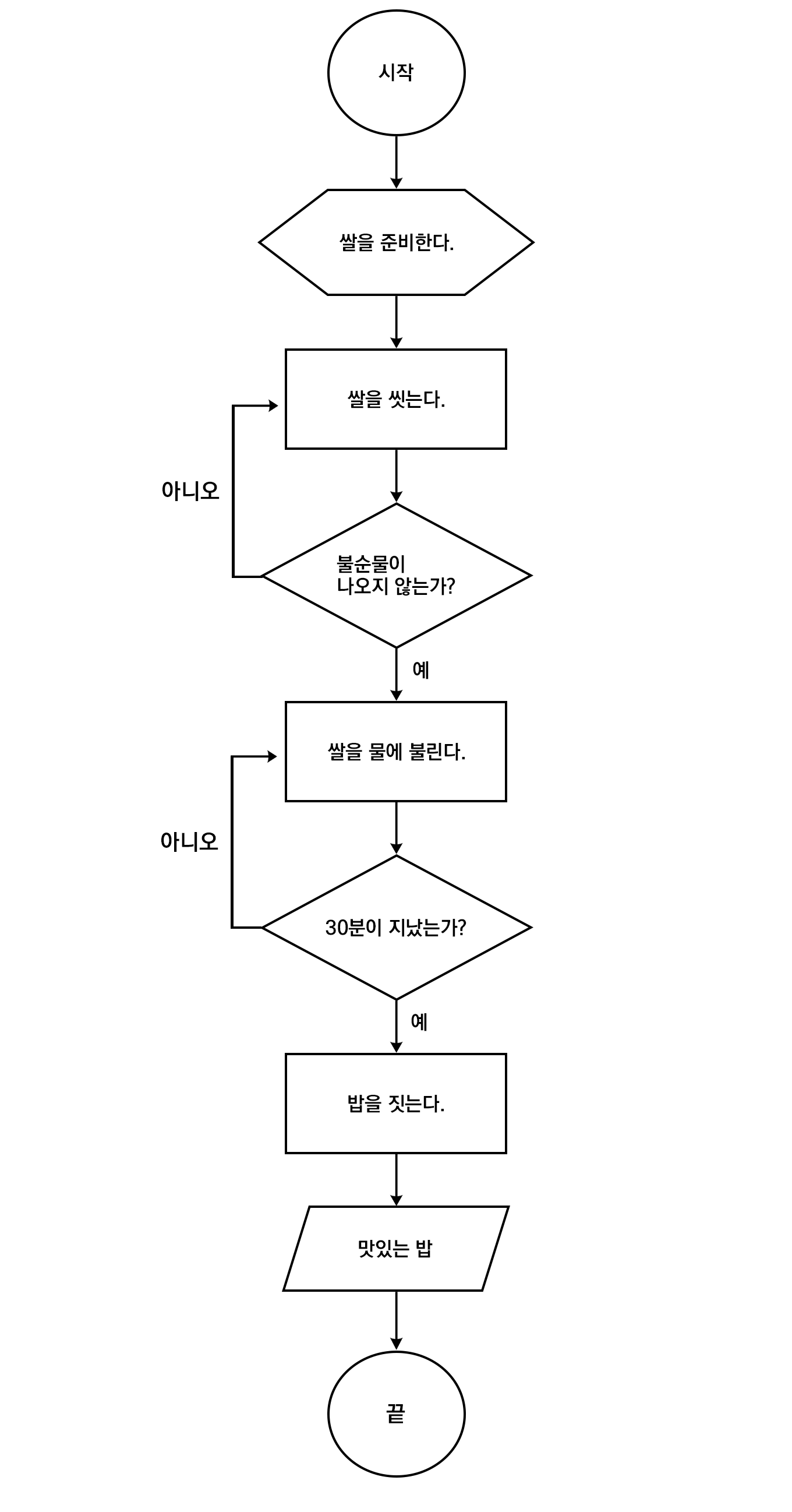

앞서 언급했듯이 순서도는 과정이 있는 모든 작업에 사용할 수 있습니다. 쉬운 예로 쌀을 씻는 과정을 순서도로 그려보며 방법을 확인해봅시다.
일반적으로 작업 단계 후 판단 절차를 밟으며 다음 과정으로 진행합니다. 판단에서는 예/아니오 같이 두 가지 경로가 대부분이지만 복잡한 구조에 따라 여러 갈래로 나눠질 수 있습니다.
순서도를 그린 후 javascript 코드 작성하기
이번 예시로 이메일 입력의 validation을 구현하려고 합니다. 입력된 이메일이 양식에 맞는지, 그에 따라 경고 메시지를 노출할 것이 아닌지를 고려해야 합니다.

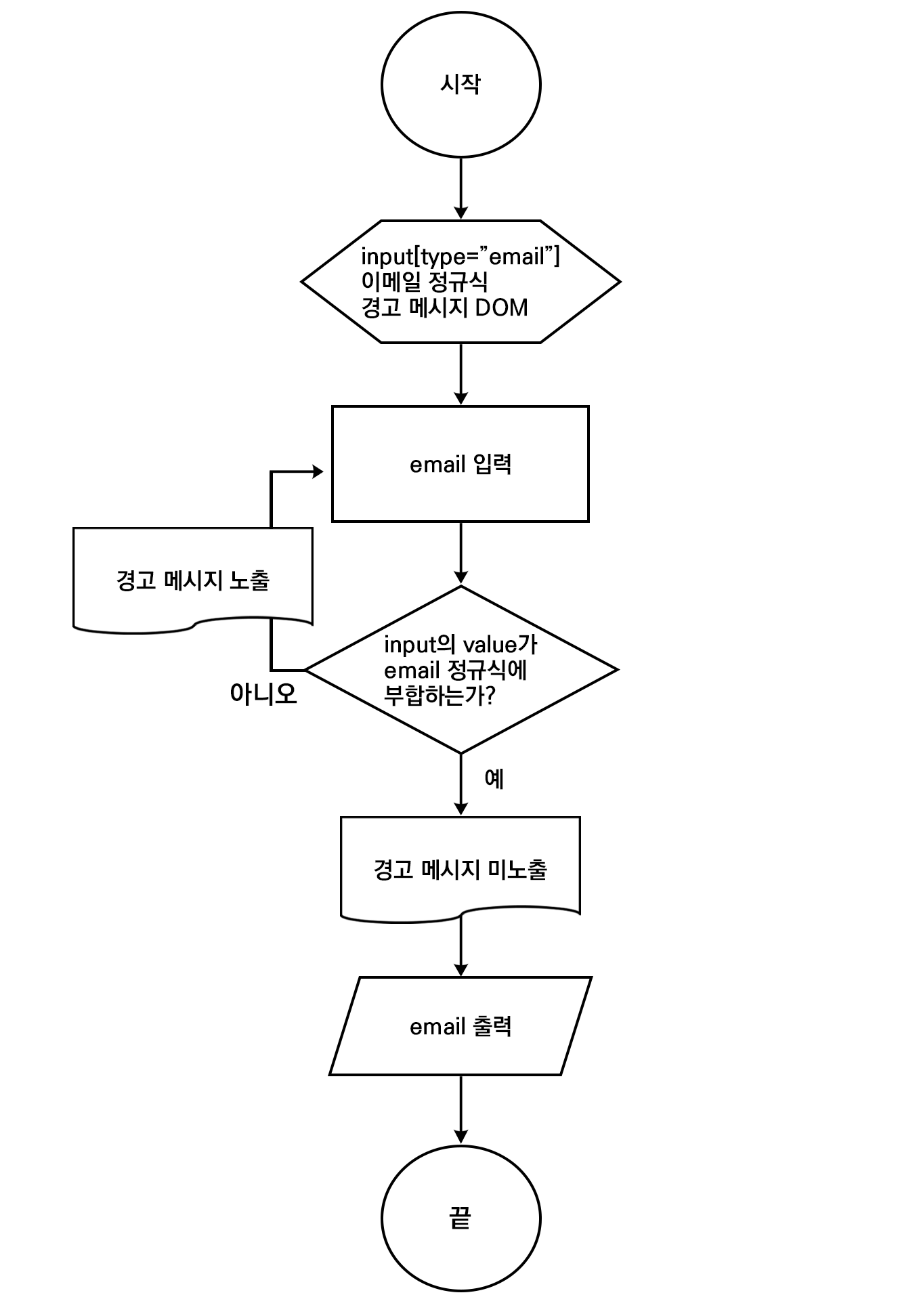

구현에 앞서 순서도를 그려보았습니다.
그다음 순서도와 비교하며 코드를 작성합니다.
<!-- 준비: inputType email, email 정규식/ 경고 메시지 dom -->
<div class="input-area">
<label for="email">이메일 주소 확인:</label>
<input type="email" id="email" />
<p class="valid-message"></p>
</div>const $email = document.querySelector('#email');
const $validMessage = document.querySelector('.valid-message');
const validateEmail = (email) => {
const regExp = /\S+@\S+\.\S+/;
return regExp.test(email);
};// 작업: email 입력
// 입출력: email 값 입출력
$email.addEventListener('input', () => {
const email = $email.value;
// 판단: 입력 값이 email 정규식에 맞는가?
if (!validateEmail(email)) {
// 표시: 아니오(경고메시지 노출)
$validMessage.textContent = `${email}의 양식을 확인해주세요`;
} else {
// 표시: 예(경고메시지 미노출)
$validMessage.textContent = ``;
}
return false;
});
전체 코드
<!-- html -->
<div class="input-area">
<label for="email">이메일 주소 확인:</label>
<input type="email" id="email" />
<p class="valid-message"></p>
</div>// javascript
const $email = document.querySelector('#email');
const $validMessage = document.querySelector('.valid-message');
const validateEmail = (email) => {
const regExp = /\S+@\S+\.\S+/;
return regExp.test(email);
};
$email.addEventListener('input', () => {
const email = $email.value;
if (!validateEmail(email)) {
$validMessage.textContent = `${email}의 양식을 확인해주세요`;
} else {
$validMessage.textContent = ``;
}
return false;
});
마치며
순서도를 그리는 것은 프로그래밍 사고를 넓히는데 도움을 준다고 하나 저에게는 이 자체도 조금 어렵게 느껴졌습니다. 그래서 쉽게 풀어내기 위해 저의 사용 경험을 바탕으로 포스팅해 보았습니다. 그래서 예시들이 단순하고 익숙했는데요. 후에 더 재미있는 예제가 있다면 한 번 더 다뤄보고 싶습니다.
고맙습니다. - 끄읕 -
